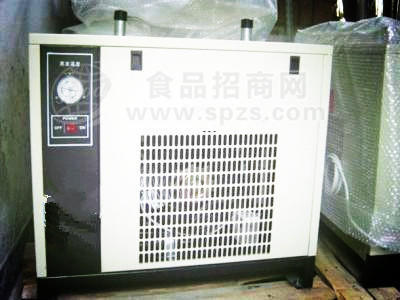

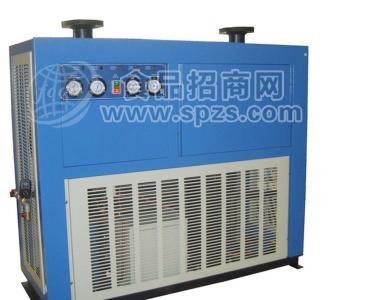

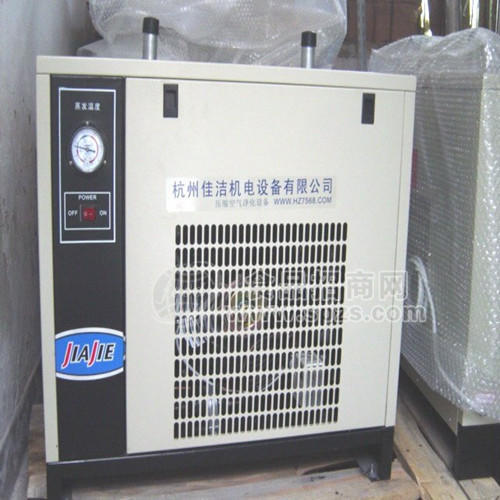

風冷型冷干機

【2】我公司國產品牌濾芯均為自制替代濾芯，濾材采用德國進口HV公司濾材，注冊商標“佳潔”，本公司涉及的其它品牌均無品牌意義，只是作為型。

冷干機選型參數
冷干機的技術參數主要有:處理量(Nm3/min),進氣溫度(℃) ,工作壓力(MPa) ,壓力降(MPa) ,壓縮功率(Kw) ,冷卻水耗量(t/h).

冷干機的目標性參數——"壓力" (℃) ,在國外廠商的產品型錄上一般并不作為獨立參數標注在"性 能規格表"上.究其原因, "壓力"與被處理壓縮空氣的很多參數有關.如果標出"壓力" ,也一 定附帶說明相關條件(諸如進氣溫度,工作壓力,環境溫度等) 。

冷干機四大主要部件及作用
⑴制冷壓縮機
制冷壓縮機是制冷系統的心臟，目前大多數壓縮機采用全密封往復式壓縮機。壓縮機吸入來自蒸發器的制冷劑氣體經壓縮使其變?yōu)楦邏焊邷氐倪^(guò)熱蒸氣，后由排氣管排出。
⑵冷凝器
冷凝器的作用是將冷媒壓縮機排出的高壓、過熱冷媒蒸氣冷卻成為液態制冷劑，其熱量被冷卻水或冷卻空氣帶走。使制冷過程得以連續不斷進行。
⑶蒸發器
蒸發器是冷干機的主要換熱部件，壓縮空氣在蒸發器中被強制冷卻，其中大部分水蒸氣冷卻而凝結成液態水排出機外，從而使壓縮空氣得到干燥。低壓冷媒液體，在蒸發器里發生相變變成為低壓冷媒蒸汽，在相變過程中吸收周圍熱量，從而使壓縮空氣降溫。
⑷熱力膨脹閥（毛細管）
熱力膨脹閥（毛細管）是制冷系統的節流機構。在冷機中，蒸發器制冷劑的供給及其調節者是通過節流機構來實現的。節流機構使制冷從高溫高壓液體進入蒸發器。

冷干機漏氟處理辦法直觀的表相就是冷媒壓力表為零。，查需要耐心仔細和一定的方法。具體是這樣：先用目測法，打開機器箱板觀察機器內部，由于制冷劑在運行時，會有壓縮機潤滑油混在里面，如果氟利昂有泄露就會把潤滑油帶出來，那么仔細觀察機器內部，如果有片狀的油污帶，那就很可能是所在。然后是檢查機器內部的毛細銅管，也就是那些細的6毫米以下的銅管和工藝管，有沒有折斷現象。通過上述基本檢查后，對有懷疑的地方做好標記。接著就需要通過加注一定壓力的惰性氣體來確認了。有條件的情況下好用氮?dú)鈦?lái)保壓，沒有氮?dú)庥脷鈶B(tài)氟利昂也行，嚴禁用氧氣保壓查漏，那是找死。啥叫氣態氟利昂，大哥這也不知道啊，那就是把氟利昂鋼瓶正立，從上部截止閥出來的就是氣態的氟利昂，反之把鋼瓶截止閥朝下放出來就是液態氟利昂。

保壓時，開始應緩慢加入氣體，邊加壓邊觀察冷干機的冷媒表壓力（小立方只有冷媒低壓表，15立方以上有高低壓兩只冷媒表），加壓到0.2Mpa（2.0kgf）左右時暫時停止，然后仔細聽下機器內部有否漏氣的聲音，如果有就可按聲音所在處找到。如果沒有則繼續加壓至0.4-0.5Mpa.這時再找塊海綿蘸上肥皂水，在剛才有懷疑的地方先查，然后查機器內部的所有連接納子（銅螺母）。，就會有泡炮吹出來，這個過程需要非常仔細。

如果通過以上方法還是沒有找到，那么很不幸，很有可能是蒸發器內漏了。蒸發器內漏處理起來比較麻煩。首先必須要確認，可以通過把蒸發器和制冷系統斷開，然后單獨保壓來確認，如果單獨保壓后發現壓力降低就能確定了。

還有一種方法相對比較簡便，就是打開壓縮空氣的進口，如果冷媒壓力表在一段時間后壓力上升了，那也能肯定制冷系統與空氣系統相通了，因?yàn)樗麄兊慕粨Q部位就是蒸發器。所以也能確定蒸發器內漏。


補漏完成后，需要對系統進行抽真空，然后加入規定質量液態氟利昂（具體數量參考基本配置表），加制冷劑應從冷干機專門留有的加液針閥加入。對于較大型機器，加氟應從高壓充注口先加，如果不能一次性加完規定劑量，等開機后從低壓口緩慢加入至規定劑量.

冷干機的使用注意
1）不要放在日曬、雨淋、風吹或相對濕度大于85%的場所。不要放置在灰塵多、有腐蝕性或可燃性氣體的環境中。不要放置在有振動、冷凝水有凍結危險的地方。不要離壁面太近，以免通風不良。不得已需在有腐蝕性氣體的環境中使用，應選用銅管經防銹處理的干燥器或不銹鋼熱交換器型的干燥器。應在環境溫度40℃以下使用。

2）壓縮空氣的進口不要接錯。為便于維修，要確保維修空間，應設置旁通管路。要防止空壓機的振動傳給干燥器。配管重量不要直接加在干燥器上。

3）排水管不要向上立著，不要打折或壓扁。

4）電源電壓允許波動小于±10%。應設置適當容量的漏電斷路保護器。使用前必須接地。

5）壓縮空氣進口溫度過高、環境溫度過高（40℃以上）、使用流量超過額定處理空氣量、電壓波動超過±10%、通風太差（冬季也要換氣，否則室溫也會升高）等情況下，保護電路會發揮作用，指示燈滅，停止運轉。

6）當空氣壓力高于0.15MPa時，常開式自動排水器的排水口才能關閉?？諌簷C(jī)的排水量太小時，排水口處于開啟狀態，有空氣吹出。

7）壓縮空氣質量差，如混入灰塵和油分，這些贓物會粘附在熱交換器上，降低其工作效率，同時排水也易失效。希望在干燥器進口設置過濾器
8）干燥器的通風口每月要用吸塵器清掃一次。

9）接通電源，待運轉狀態穩定后，再接通壓縮空氣。停止運轉后，必須等待3min以上才能再起動。

10）若使用自動排水器，應經常檢查其排水功能是否正常。要經常清掃冷凝器上的灰塵等。要經常檢查冷媒的壓力，可判斷冷媒是否泄漏及冷凍機的能力是否有變化。要檢查排除冷凝水的溫度是否正常
冷干機的日常維護和保養
（一）每班觀察記錄儀表值4次

1、壓縮空氣進出口壓差不超過0.035Mpa；

2、蒸發壓力表0.4Mpa-0.5Mpa；

3、高壓壓力表1.2Mpa-1.6Mpa

（◆電子式排水器清洗方法：

a. 將自動排水器前面球閥關閉；

b. 松開上端固定螺母拿出定時線圈清洗過程中線圈始終不能接觸到水否則線圈會燒掉；

c. 撥掉軟管擰松排水器閥體將排水器內壓縮空氣放空；

d. 卸下閥芯擦拭干凈；

e. 將閥體擰回原位前端球閥輕輕打開一點用壓縮空氣將排水系統內雜質、水油排空；用抹布擦凈閥體；

f. 將閥芯、定時線圈按原位裝回；再裝上軟管打開前端球閥

（三）經常觀察冷卻水系統、壓縮空氣系統進口溫度

1、冷卻水水溫2~32℃；

2、水壓0.15~0.3Mpa；

3、壓縮空氣進氣溫度一般應≤45℃（以手摸進氣管不燙為宜）特殊除外

◆風冷凝器清洗應盡量避免壓傷風冷凝器翅面

風冷凝器周圍應保證足夠空間通風散熱不能太陽光直射下工作；定期用壓縮空氣清除表面積灰清洗用壓縮空氣流量、壓力不可太大

◆殼管式水冷凝器清洗：關閉冷卻水進出口打開未接水管端蓋端蓋外部和墊片只需用水清洗；銅管內部用氣體、水或連有抹布棍子清洗；清洗時應注意用力不可太大以免弄破內部銅管

（四）經常觀察制冷系統

1、壓縮機每天至少用手觸摸一次正常為冰涼、結霜；

2、干燥過濾器每一星期用手摸兩側溫差溫差不宜很大（進口熱、出口涼則需要更換）；

3、若發現壓縮機有異常聲音及發熱應盡快與售后服務聯系

（五）檢查電器控制系統：吹掃灰塵緊固接線端（必須不帶電下進行）

（六）外表保養

定期用干凈毛巾擦除設備表面油污、塵埃清除安裝冷干機、空壓機地面灰塵及油污保持環境整潔
